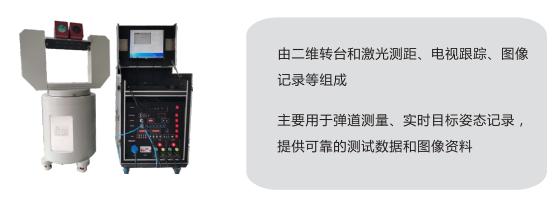

產品簡介：

      RLK640動態測試系統，采用伺服控制技術和先進的圖像記錄與信息疊加技術，結合激光測距、電視跟蹤，實時獲得目標的方位、俯仰，距離信息，并將這些信息同步疊加在目標圖像上。系統同步記錄這些信息和圖像記錄，從而為后期分析提供數據與圖像對照參考。

產品特點：

1.角度控制精度高:采用伺服控制技術，轉臺控制重復精度優于20^；

2.跟蹤速度快:最高速度100°/s(方位及俯仰)；

3.支持多個測試設備:標準光學平板，最大載荷20Kg,可安裝多個測試設備；

4.角度信息實時輸出:方位/俯仰角實時輸出、顯示，供上位機記錄;顯示分辨率1"；

5.三種工作模式:手動本地控制、遠程軟件控制、閉環跟蹤控制；

6.使用便捷:簡潔的控制柜與轉臺主體兩部分設計，連接簡單。承重萬向輪，搬運方便；

7.激光測距:配激光測距，獲取目標距離信息。10Km測距能力；

8.電視跟蹤:配可見光電視跟蹤，獲取目標圖像信息，并實現自動跟蹤；

9.圖像記錄與信息疊加:方位/俯仰角度、距離、時間、日期等信息，疊加在圖像上，并記錄；

10.上位機軟件:所有操作，都可采用上位機軟件進行操作控制；

11,同步信息記錄:通過上位機軟件，同步記錄方位/俯仰角度、距離、時間、日期等信息。

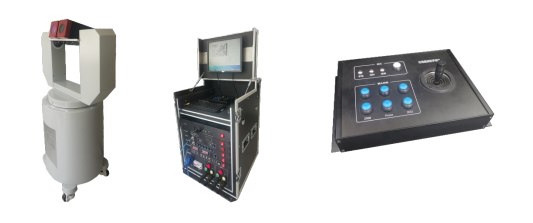

硬件功能：

      系統包括5個控制器，分別是二維轉臺控制器(4U)，水平與俯仰角度數據顯示器(1U)，電視跟蹤目標差值解算器(10)，圖像記錄與信息疊加控制器(10)，激光測距控制器(10).

      這5個控制器設計安裝在可移動的航空控制柜中。另外，控制柜配置無風扇一體化工業計算機，作為系統上位機。該計算機也安裝在控制柜中。顯示屏設計在控制柜的上翻蓋，使用時翻出即可。控制柜含電源總控制面板(3U)包括總電源開關。該控制柜選用鋁型材?？偢叨燃s700mm，方便移動，方便運輸，連線方便。

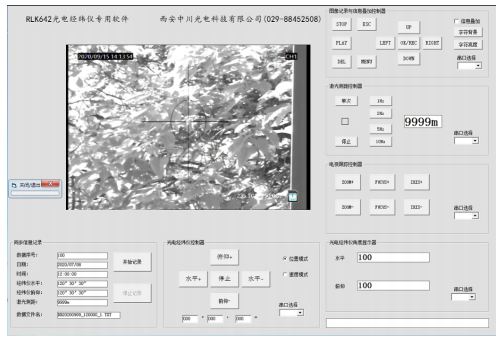

軟件功能：

二維轉臺控制模塊(含水平與俯仰角度顯示模塊)

電視跟蹤控制模塊(變焦、對焦、光圈)

圖像記錄控制模塊(啟動/停止)

激光測距控制模塊(啟動/停止，距離顯示)

系統聯動模塊(同步啟動，信息聯動記錄)

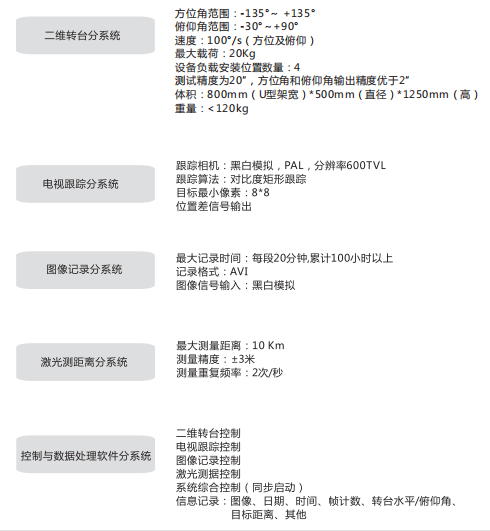

技術指標：
